消防抢险救援车RFID装备管理方案

        警用装备网讯： 1 概述

　　　　消防抢险救援车主要用于装载各种救援装备，一辆车携带装备数量约700件，因其装载器材装备数量较多，日常管理费时费力，通过采用RFID技术实现对救援车装备的日常的维护保养、盘点等管理。

　　　　2 消防抢险救援车装备管理需求分类

　　　　消防救援车装备管理需求整理如下：

　　　　装备台账管理。包括如下：

　　　　1 .装备信息管理：实现更新装备、报废装备的信息录入和更新。

　　　　2. 装备信息查询：可查询装备的管理者、产品的信息（型号、供应厂家、使用说明等）、使用状态。

　　　　3. 装备状态：显示装备在车、出车、使用时间、使用频次等状态。

　　　　4. 使用统计：可统计装备的使用频次、故障率、使用寿命等数据。

　　　　维修管理：维修跟踪：故障内容、维修信息等

　　　　装备盘点管理：

　　　　1. 自动报缺：车辆启动前的自动盘点

　　　　2. 更新管理：装备更新的自动盘点

　　　　3.保养盘点：车辆保养后自动盘点

　　　　4. 定期盘点：按日、周、月、年周期自动盘点和装备使用统计

　　　　告警管理：保养、维修、异常出入库等系统提醒以及告警消息

　　　　3 RFID电子标签技术分析以及选型

　　　　3.1 RFID电子标签技术分析

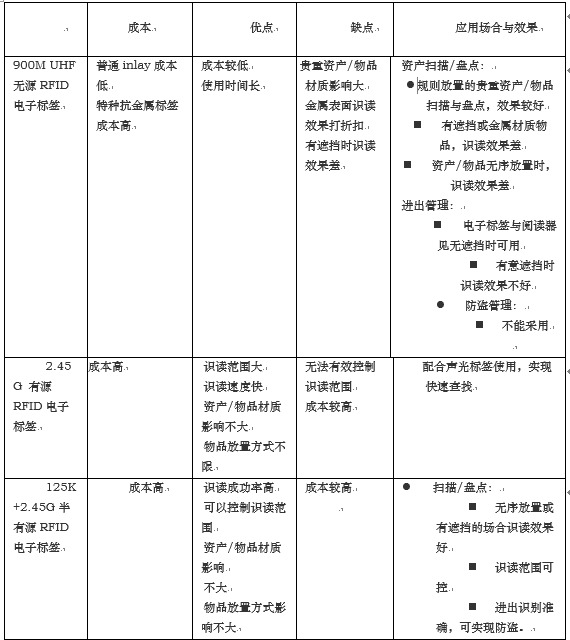

　　　　RFID电子标签分为无源UHF标签，2.45G有源电子标签、125K+2.45G多频有源标签。其性能与用户体验分析如下：

　　　　125K+2.45G多频有源标签。其性能与用户体验分析如下：

　　　　3.2 RFID电子标签技术选型

　　　　消防车装备放置图如下：

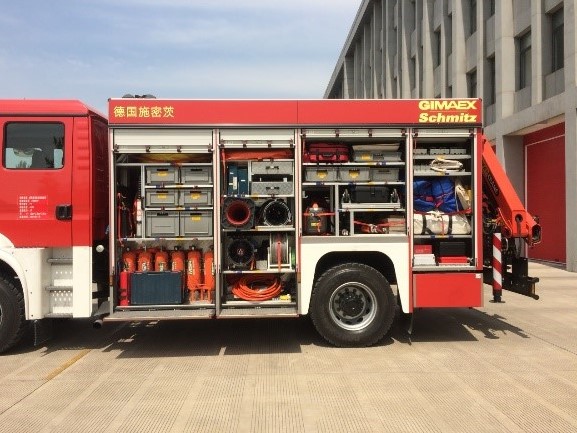

　　　　车辆左侧

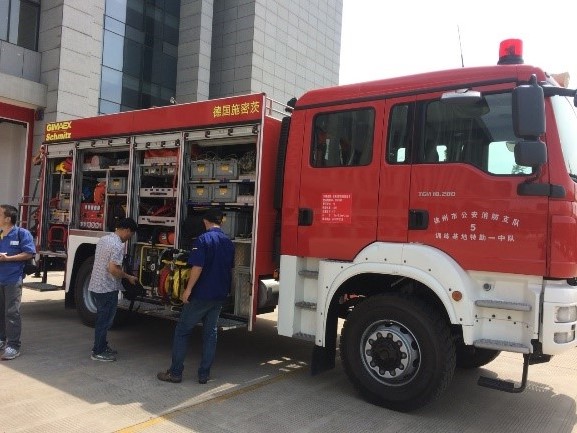

　　　　车辆右侧

　　　　消防抢险救援车装备放置紧凑，互相有遮挡，大部分为金属材质，900M UHF无源电子标签无法使用。

　　　　根据前述装备管理需求以及RFID电子标签性能特点，要实现100%识读率需要采用多频有源RFID技术进行装备管理。

　　　　4 RFID装备管理设备配置与应用流程

　　　　4.1 设备配置

　　　　1. 每一台车配置定标阅读器2台，通信网关1台。

　　　　2. 4G无线路由器一台

　　　　3.工业平板一台

　　　　4. 多频资产标签700支

　　　　4.2 主要流程

　　　　1. 车辆启动时，定标阅读器启动盘点，识读在车辆区域范围内的装备，与通信网关内白名单进行比对，对缺少或增加进行判断，生成告警记录上传到系统平台。

　　　　2. 通信网关接收系统平台指令，对车载装备进行实时盘点，将盘点记录上传到系统后台。

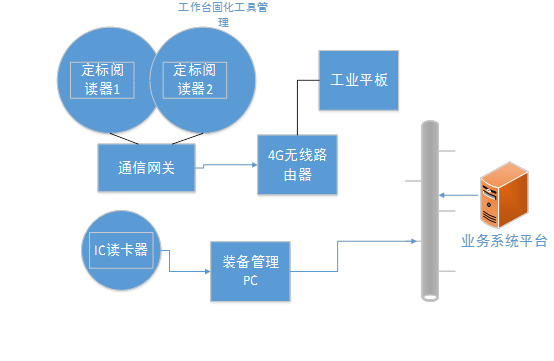

　　　　5 系统架构

　　　　6 系统软件逻辑结构图与平台功能

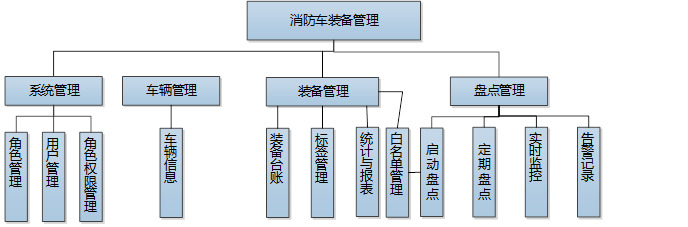

　　　　系统软件逻辑结构图如下图所示

　　　　系统软件采用分层、分模块的框架设计，表现层与用户进行交换，用于界面显示，数据录入、显示等，业务逻辑层负责业务流程处理，数据访问层提供数据访问的统一接口，采用纯B/S三层结构，基于WEB应用的多层次业务软件系统。使用中间件技术将中心数据库和应用程序分离，提供了一个易于扩展的业务架构，可以更好的、更合理的规划业务流和数据流，提高系统的安全性和可靠性，数据实时性能优越，可维护性强。

　　　　平台功能如下：

　　　　1. 系统管理：实现系统配置管理，包括权限管理、角色管理、用户管理等。

　　　　2. 车辆管理：消防车车辆信息管理

　　　　3. 装备管理：实现以消防车为单位的装备台账管理以及电子标签管理。可实现分级分权限管理。

　　　　4. 盘点管理：实现定期盘点、启动盘点等盘点管理。

　　　　5. 实时监控：实时监控装备在位情况。

　　　　6. 告警管理： 异常告警记录管理。

　　　　7 设备规格

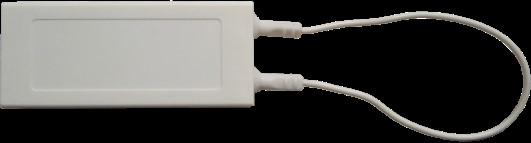

　　　　7.1 多频有源RFID电子标签

　　　　1. 工作频率 125KHz / 2.45GHz ~ 2.5GHz / 13.56MHz

　　　　2. 卡片编号 ID / IC模式

　　　　3. 工作模式 125K低频触发 / 2.45G信号传输

　　　　4. 触发距离 0 ~3.5m可调

　　　　5. 电池 锂锰软包电池，容量500mA，电池寿命 > 5年

　　　　6. 功耗 工作电流 4uA

　　　　7. 防护等级 IP65

　　　　8. 尺寸 23x40x9mm

　　　　9. 防拆告警 挂绳式

　　　　10. 工作温度 -40℃ ~ +60℃

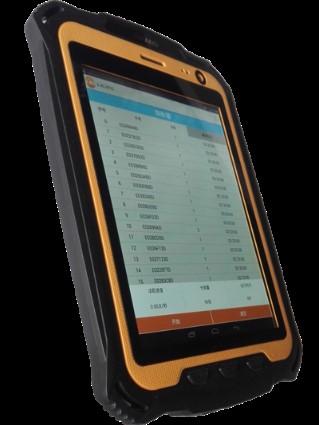

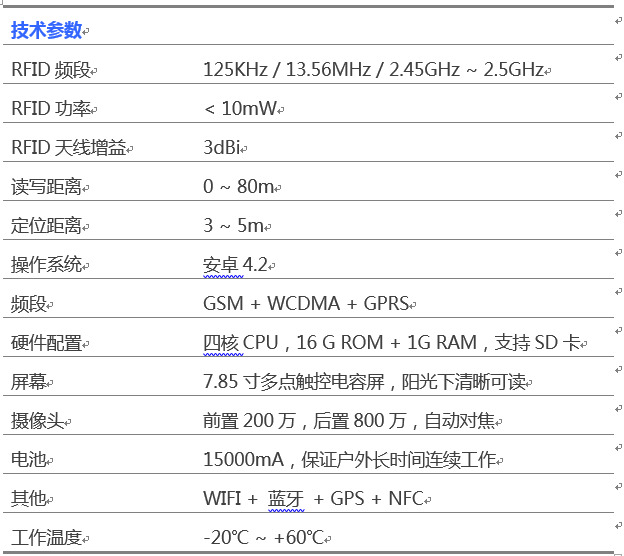

　　　　7.2 2.45G RFID平板

　　　　1.内置有源RFID读取模块，实现对有源电子标签的远距离读取与控制

　　　　2. 内置125K定位模块，能够精确定位0-3.5米内的电子标签

　　　　3.工业三防机设计，坚固耐用

　　　　4.8寸工业安卓平板，大屏幕，高性能，处理各种复杂应用游刃有余

　　　　5. 大容量电池，持久耐用

　　　　型号：ZCH332

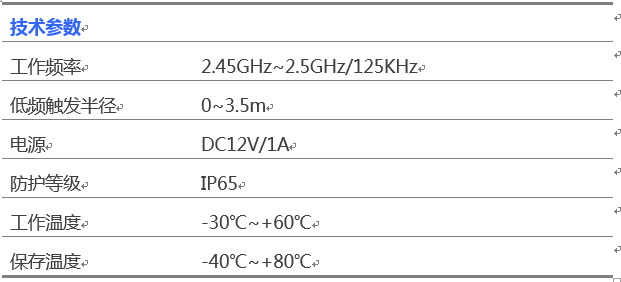

　　　　7.3 定标阅读器

　　　　1.低频触发和射频读卡一体

　　　　2.接口：以太接口

　　　　3. 触发模式：多轴

　　　　型号：ZCR835

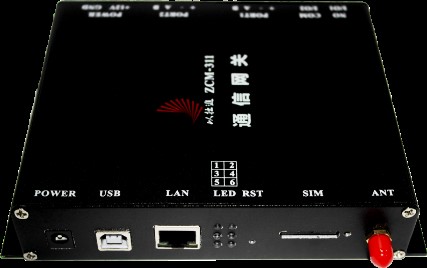

　　　　7.4 通信网关

　　　　1.高效进出判断算法，精确实现人员出入判断

　　　　2.自动采集运动检测信息

　　　　3. 大容量数据存储，离线自动存储数据，在线自动上传

　　　　4. 多种接口，支持GPRS/3G/以太网数据接口环境

　　　　5. 设备状态远程监控

　　　　6.内置开关电源，壁挂式安装

　　　　型号：ZCM311

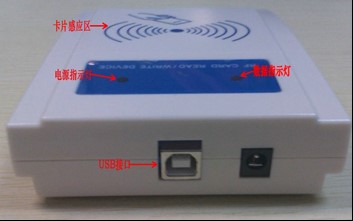

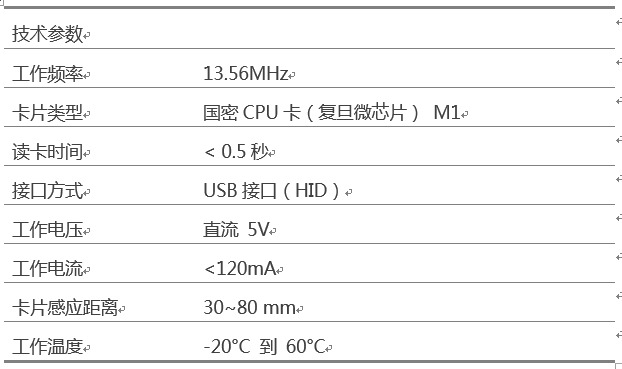

　　　　7.5 IC卡读卡器

　　　　1. 遵循国家密码管理局相关规范

　　　　2.内置国密PSAM卡，实现密钥管理

　　　　3.支持HID接口

　　　　4.提供接口开发协议

　　　　型号：ZCR611S
